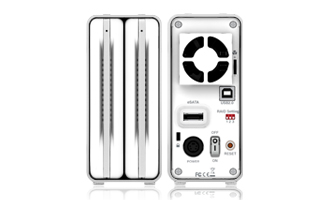

Le MB662US-2S est un boîtier de disque dur à double baies qui peut recevoir deux disques durs 3,5" SATA pour des configurations RAID. Avec son dispositif RAID intégré, vous pouvez avoir à la fois un port USB et un port e-SATA avec six différents types de configurations. Les principales caractéristiques de ce boîtier sont, le RAID 0 pour une vitesse de transfert plus rapide, le RAID 1 pour la récupération des données, l'installation BIG pour une capacité maximale du disque dur ou JBOD pour configurer deux disques durs séparament. Ses fonctionnalités supplémentaires sont le Safe 33 et le Safe 50, qui permettent aux utilisateurs de récupérer leurs données et d’avoir une capacité disque dur accru. Les Commutateurs manuels à l'arrière du boîtier permettent aux utilisateurs de définir leurs disques dur pour différentes configurations RAID sans avoir besoin d’acheter des cartes contrôleur RAID ou d’installer un logiciel. Sa simplicité d’utilisation permet, sans grande expérience, de paramétrer leur configuration RAID. Equipé d’un contrôleur, vous pouvez régler la vitesse du ventilateur selon vos besoins. Il ne nécéssite aucun outil pour l’installation. C'est un produit idéal pour les éditeurs de vidéo ou les photographes qui exigent des transferts rapides et la sécurité de stockage pour leurs données professionnelles ou personnelles.
|
|
Caractéristiques :
| |
* La série MB662 est munie de 2 disques durs 3.5 "SATA I / II / III pour un stockage maximum.
* Plug & Play USB 2.0 + eSATA avec Silicon Image 5744 chipset pour une connectivité polyvalente.
* Contrôleur RAID intégré qui s'adapte à six différentes configurations RAID: RAID 0 (FAST), RAID 1
(SAFE), BIG, JBOD, SAFE 33, SAFE 50.
* Pas besoins de pilote ni de matériel supplémentaire pour l’utilisation RAID.
* Installation sans vis permet son utilisation dès le branchement.
* Ventilateur de 40 mm avec contrôleur de vitesse réglable.
* Échangeabilité Multi-disque & maintenance facile.
* Conception en aluminium pour une plus grande solidité.
* Emplacement de sécurité intégré pour le passage du kit de câble de sécurité.
* Compatible avec les systèmes Windows et Mac OS. |
|
Information RAID:
| |
|
RAID Configuration
|
RAID Descriptions
|
 |
JBOD (Non-RAID): Les deux disques physiques lus comme deux disques durs indépendants dans un seul boîtier, afin que deux volumes montent sur le bureau. Par conséquent, l'ordinateur affichera deux disques séparés.
Remarque : La défaillance d'un disque n'aura aucune incidence sur l'autre disque. Par conséquent, les données sur le disque de travail seront intacts et fonctionnelles. Le système doit prendre en charge le multiplicateur de port pour reconnaître les deux unités en JBOD pour une connexion eSATA. Sinon, seul le disque 1 sera reconnu.
|
 |
BIG (CONCATENATION) : Les deux disques physiques sont combinés pour ne faire qu’un seul volume sur le bureau, offrant une capacité maximale (les capacités disponibles de chaque disque sont combinées).
Remarque : Si un disque tombe en panne, les données sur les deux disques deviennent inaccessibles. Si vous êtes préoccupé par la sécurité des données, nous recommandons fortement d'utiliser la configuration Safe (RAID 1 mode).
|
 |
Fast (RAID 0 Mode) : Les deux disques physiques sont dépouillés pour qu'un plus grand volume monte sur le bureau, il offre la capacité maximale possible comme dans Big mode (les capacités disponibles de chaque disque sont combinés), mais avec une plus grande vitesse que le mode Big (la vitesse de chaque disque tourne plus vite à un certain niveau).
Remarque : Si un disque tombe en panne, les données sur les deux disques seront rendues inaccessibles.
|
 |
Safe (RAID 1 Mode) : Les deux disques physiques sont "inversées" (RAID 1) pour qu'un seul volume monte sur le bureau. La totalité des données sur un disque sera recouvrable à partir de l'autre disque (la capacité disponible d'un disque ne peut pas dépasser la capacité disponible de l'autre disque).
Remarque : Si un disque tombe en panne, les données peuvent être immédiatement récupérée à partir du deuxième disque. Aucune donnée ne sera perdue si un disque tombe en panne. |
|
Safe33 : Ce paramètre permet de configurer 33% de deux disques de capacité identique en RAID 1 SAFE et le reste de l'espace disque sera configuré en BIG. Si la capacité des deux disques n’est pas identique, alors 33% de la plus petite capacité de disque sera mise en RAID 1 sur les deux disques pour la sécurité. Le reste sur les deux disques sera configuré en BIG.
Remarque : Le système reconnaît deux RAID 1 SAFE et la configuration BIG utilisant une connexion USB. Le système doit supporter le port de multiplicateur pour reconnaître à la fois le RAID 1 et le BIG pour la connexion eSATA. Sinon, seul le RAID 1 sera reconnu. |
 |
Safe50 : Ce paramètre permet de configurer 50% de deux disques de capacité identique en RAID 1 SAFE et le reste de l'espace disque sera configuré en BIG. Si la capacité des deux disques n’est pas identique, alors 50% de la plus petite capacité de disque sera mise en RAID 1 sur les deux disques pour la sécurité. Le reste sur les deux disques sera configuré en BIG.
Remarque : Le système reconnaît deux RAID 1 SAFE et la configuration BIG utilisant une connexion USB. Le système doit supporter le port de multiplicateur pour reconnaître à la fois le RAID 1 et le BIG pour la connexion eSATA. Sinon, seul le RAID 1 sera reconnu.
|
|
Autre information
|
* MB662US-2S Reset: Appuyez sur le bouton Réinitialiser pour réinitialiser le niveau du RAID. Le voyant
reste éteint durant le processus de remise à zéro et le voyant bleu s'allume une fois la réinitialisation
terminée.
* Pour la connexion eSATA, le port multiplicateur de fonctions est requis pour des volumes RAID 2
(JBOD, SAFE33 et SAFE50). Sans cette fonction vous ne verrez que le premier volume.
* Pour la connexion eSATA, lors du changement de configurations RAID à l'aide du commutateur DIP.
Disques doit être repartitionné dans les fenêtres.
* Il est préférable d'utiliser la même marque et la même capacité de disque dur pour utiliser les fonctions
RAID.
* Il faut environ une heure pour reconstruire un disque dur de 100 Go.
* Les disques durs Western Digital Desktop Edition ne supportent pas la fonction RAID. Seul les
disques durs RAID édition (entreprise) peuvent fonctionner pleinement avec la fonction RAID. Cliquez
ICI pour voir les informations détaillées.
Attention: la modification du mode RAID détruit les données stockées sur la série MB662. Si vous avez enregistré des données sur les disques, sauvegarder-les avant de poursuivre ces étapes. |
|
Gestionnaire de Configuration RAID
|
Télécharger le gestionnaire de configuration ici pour Windows 7 64-bit.
Télécharger le gestionnaire de configuration ici pour Windows XP SP2, Vista, and 2003 Server.
Télécharger le gestionnaire de configuration ici pour Mac OS X Leopard 10.5.2 or later.
Télécharger le gestionnaire de configuration ici pour Mac OS X Tiger 10.4.x.
Télécharger le gestionnaire de configuration ici pour Linux 32-bit / 64-bit.
Décompressez le fichier, sélectionnez le fichier de configuration pour installer. Après l'installation du gestionnaire de configuration, vous serez en mesure d'afficher la capacité, la reconstruction et la Vérification du statut. |
|
|
|
|
| |
 |
Garantie 3 Ans
|
|
|
ICY DOCK MB662US-2S Boîtier Externe 2 Baies 3.5" SATA eSATA & USB 2.0 Sans Vis
Avec Fonction RAID
|
|
Nom de Modèle :
|
MB662US-2S
|
|
|
|
|
Chipset :
|
Silicon Image 5744
|
|
|
Disque dur :
|
2 x 3.5” SATA I / II / III
|
|
|
Capacité de Disque Dur :
|
Jusqu'à 4TB
|
|
|
Interface de Boîtier :
|
1x USB2.0 + 1x eSATA (Port Multiplicateur)
|
|
|
Taux de Transfert :
|
Jusqu’à 480 Mb/sec. via USB2.0
|
|
Jusqu’à 6Gb/sec. via eSATA
|
|
|
Insertion & Extraction Via :
|
Connecter à disque dur SATA directement
|
|
|
Modes RAID :
|
RAID1(SAFE), SAFE33, SAFE50, RAID0 (FAST), BIG & JBOD
|
|
|
Configuration RAID :
|
DIP Switch 3 Port
|
|
|
Structure :
|
Corps en aluminium avec partie en plastique
|
|
|
Système de Refroidissement :
|
Ventilateur silencieux avec contrôleur de vitesse réglable
|
|
Dispersion de la chaleur par le corps en aluminium
|
|
|
Indicateur LED :
|
Mini LED située sur le panneau frontal
|
|
|
Indicateur de Disque dur inactif (idle) :
|
LED Bleue
|
|
|
Indicateur d’Accès au Disque Dur :
|
LED violette clignotante
|
|
|
Indicateur d’Absence de
Disque Dur :
|
LED bleue & rouge clignotantes
|
|
|
Indicateur de Défaillance de
Disque Dur :
|
LED bleue & rouge clignotantes
|
|
|
Indicateur de Reconstruction & Vérification :
|
LED violette clignotante (Disque Source)
|
|
LED bleue & violette clignotantes (Disque Ciblé)
|
|
|
Système Requis :
|
Windows 98/SE/ME/2000/XP/VISTA/7
|
|
Mac OS 9.0 ou supérieur
|
|
|
Dimension (L x W x H) :
|
205,7 x 134,6 x 61 mm
|
|
|
|
| Accessoires : |
 |
| Revue de Produit : |
March 17, 2010
Author: Bob Buskirk
"The MB662US-2S is the perfect enclosure not only for people looking to do RAID, but also if you are just looking for a lot of storage space for an external enclosure. With the 2 drives you are able to have up to 4TB of storage space, which sure is a lot!"
http://www.thinkcomputers.org |
|
|
July 29 , 2009
Author:Stuyo
"Icy Dock MB662US-2S is fine external enclosure, which offers your choice between using two separate hard drives or a number of raid combinations. It has active cooling; it’s easy to use and is not bound by any software."
http://www.modreactor.com |
|
|
July 5 , 2009
Author: John
"All told the MB622 is a nice sturdy little unit and would certainly fit in well with an aluminium Mac setup."
http://urbangiraffe.com |
|
|
