U.2 / M.2 (SATA/PCIE NVMe) boîtiers / Kit
|
|
|
|
 |
Le ToughArmor MB699VP-B V3 est un boîtier rackable SSD NVMe U.2/U.3 robuste à 4 baies prenant en charge le PCIe 4.0 et offrant des taux de transfert allant jusqu'à 64 Gb/s via l'interface OCuLink (SFF-8612). Fabriqué entièrement en métal robuste, il est équipé de plateaux de disques U.2/U.3 amovibles qui simplifient le processus fastidieux d'installation et de retrait des disques pour faciliter leur maintenance.
De plus, le MB699VP-B V3 fonctionne avec un système à double ventilateurs 40x20mm pour maintenir les disques U.2/U.3 à pleine puissante à des températures optimales. Ce boîtier NVMe vous permet également de régler la vitesse du ventilateur grâce à sa commande de vitesses de 3 niveaux, située à l'arrière du boîtier.
|
| |
| |
| |
|
Maintenant Compatible avec les contrôleurs Tri-Mode
|
 |
 |
A la demande générale, et suite aux changements récents des cartes de circuits par les fabricants de cartes hôtes, le ToughArmor MB699VP-B V3 est maintenant compatible avec les cartes contrôleurs Tri-Mode* de Broadcom, Areca, ect... Pour obtenir la liste exhaustive des cartes et câbles compatibles, consultez la FAQ associée du produit.
*Note : Le MB699VP-B V3 prend en charge les SSD NVMe uniquement lorsqu'ils sont connectés à un contrôleur Tri-Mode. Il ne prend pas en charge les HDD/SSD SAS/SATA.
|
| |
| |
|
Performances PCIe 4.0 supérieures
|
|
Pour exploiter tout le potentiel du SSD NVMe U.2/U.3 PCIe 4.0, chaque baie de disque utilise un connecteur OCuLink (SFF-8612) dédié pour atteindre un taux de bande passante de 64 Gb/s, soit deux fois plus rapide que PCIe 3.0 et dix fois plus rapide que les normes SATA. Les IOPS (opérations d'entrée/sortie par seconde) extrêmement rapides en font une solution idéale pour les applications à forte intensité de données telles que la conduite autonome, l'automatisation mobile, les prévisions en temps réel, le montage de films et l'informatique militaire.
|
| |
| |
|
Conception de plateau de disque amovible
|
 |
En général, les SSD NVMe U.2/U.3 sont installés à l'intérieur du boîtier de l'ordinateur, ce qui peut être difficile à atteindre lorsqu'il faut les entretenir. Avec le ToughArmor MB699VP-B V3, vos disques sont placés dans la baie optique frontale de 5,25", où les SSD U.2/U.3 sont facilement accessibles, ce qui rend la maintenance des disques plus efficace et plus simple. Les plateaux de disques amovibles prennent en charge tous les disques SSD U.2/U.3 standard de 5 à 15 mm de hauteur.
|
| |
 |
| |
| |
|
Refroidissement optimal
|
 |
Avec deux ventilateurs de 40x20 mm intégrés, la chaleur générée par les SSD U.2/U.3 est dispersée par les trous de ventilation judicieusement placés dans tout le boîtier. Les deux ventilateurs de refroidissement sont dotés de trois réglages de vitesse : Haute, basse et arrêt. L'utilisateur peut choisir l'option de vitesse de ventilateur appropriée pour maintenir les disques à des températures de fonctionnement optimales.
|
| |
| |
|
Technologie d'ancrage EMI
|
 |
L'ancrage de vos disques est essentiel, car, sans cela, le retrait des disques peut entraîner des dommages matériels dûs aux chocs statiques. Grâce à notre technologie innovante de mise à la terre EMI, une fois que le disque est vissé sur le plateau, il est constamment stabilisé sur le plateau, le boîtier et le système informatique afin de garantir la protection de vos disques contre les surtensions électriques statiques lors du remplacement.
|
| |
| |
|
Protection ToughArmor
|
 |
|
La perennité du boîtier est garantie sur plusieurs années, le ToughArmor MB699VP-B V3 étant capable de résister aux environnements les plus difficiles. Equipé d'une protection robuste en métal plein sur l'ensemble du dispositif et du plateau, cela le rend parfait pour les dispositifs industriels qui peuvent nécessiter un indice d'inflammabilité. Sa qualité de fabrication exceptionnelle convient à divers systèmes d'entreprise tels que les industries militaires et policières, les ordinateurs embarqués et les conditions de fabrication telles que les systèmes de contrôle embarqués et d'automatisation des usines.
|
|
| |
 |
| |
| |
|
Riche en fonctionnalités
|
 |
|
Un voyant d'état LED intégré au plateau vous permet de savoir que votre disque est sous tension et en cours d'utilisation. Le voyant s'éteint lorsqu'aucun disque n'est installé pour économiser de l'énergie.
|
| |
 |
|

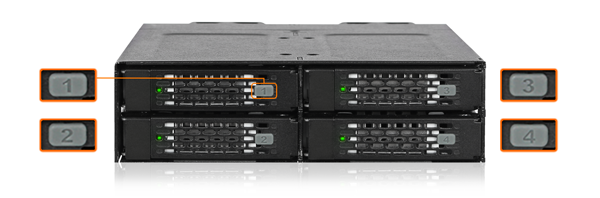

N'oubliez jamais dans quelle baie se situe chaque disque ! Grâce aux étiquettes d’identification individuelles incluses, vous saurez toujours quel plateau de disque appartient à votre matrice RAID ou encore les disques associés à des fichiers spécifiques. Débranchez-les librement et réorganisez-les pour mieux répondre à vos configurations ou retirez-les pour un look simplifié.
|
| |
 |
|
Le ToughArmor MB699VP-B V3 prend en charge les câbles d'alimentation SATA 15 pin avec loquets de verrouillage. Vous n’aurez plus à vous soucier des câbles qui se déconnectent involontairement de votre boîtier. Une fois que ces câbles sont connectés, ils se verrouillent et restent en place.
|
| |
| |
| Quel est le ToughArmor MB699VP-B qui vous conviendra le mieux ? |
| Modèle |
MB699VP-B |
MB699VP-B V2 |
MB699VP-B V3 |
| Ventilateurs |
Double Ventilateurs
(40 x 40 x 10mm) |
Double Ventilateurs (40 x 40 x 20mm) |
| Vitesse |
4 800 RPM |
8 000 RPM |
| Connecteurs |
4 x MiniSAS HD 4i
(SFF-8643) |
4 x OCuLink 4i (SFF-8612) |
| Brochage |
Legacy |
SFF-9402 Rev 1.1 |
SFF-9402 Rev 1.1
(Compatible avec les adaptateurs Tri-mode HBA/RAID) |
Dimensions du produit
(L x l x h) |
140.3 x 146 x 41.3mm |
150.3 x 146 x 41.3mm |
| Poids net |
854.2g |
911.2g |
| Poids brut |
935.2g |
945.7g |
| Compatible avec |
Adaptateurs NVMe HBA/RAID
avec anciennes broches |
Adaptateurs NVMe HBA/RAID
avec connecteurs SFF-9402 |
Adaptateurs Tri-mode HBA/RAID
avec connecteurs SFF-9402 |
|
| |
|
(En option) Adaptateur SSD M.2 NVMe vers SSD U.2 NVMe
|
 |
Convertissez votre SSD M.2 NVMe en un SSD U.2 NVMe avec l'adaptateur EZConvert MB705M2P-B et profitez d'une installation du SSD sans outil, avec dissipateur thermique intégré et conçu explicitement pour les SSD M.2 NVMe de haute vitesse.
|
| |
| |
|
|
Plateaux de disque compatibles
|
| |
 |
|
EZ Slide Mini Tray MB991TRAY-B Plateau de disque pour les séries ToughArmor MB607, MB699, MB991, MB994
|
|
| |
|
 |
|
EZ Slide Mini Tray MB994TK-B Plateau de disque avec serrure à 2 segments pour les séries ToughArmor MB607, MB699, MB991, MB994
|
|
|
| |
|
|
|
|
Caractéristiques
|
| |
| • |
Prend en charge 4x SSD U.2/U.3 NVMe PCIe, jusqu'à 15mm de hauteur de disque |
| • |
S'installe dans n'importe quelle baie optique externe standard de 5,25" |
| • |
Utilise 4x OCuLink (SFF-8612) pour se connecter, brochage défini par SFF-9402 Rev 1.1 |
| • |
Prend en charge la spécification PCIe 4.0 avec des taux de transfert allant jusqu'à 64 Gb/s par baie de disque |
| • |
Boîtier robuste entièrement métallique répondant aux normes d'inflammabilité |
| • |
Système de plateau amovible pour une maintenance aisée |
| • |
Double ventilateur de refroidissement haute performance de 40x20mm avec trois réglages de vitesse de ventilation (High, Low, Off) |
| • |
Le verrou de plateau en forme de crochet d'aigle maintient en toute sécurité le plateau du disque à l'intérieur du boîtier |
| • |
Ancrage EMI : protège les SSD des dommages électriques |
| • |
Garantie de 5 ans contre tout défaut, la meilleure du secteur |
| • |
SAV gratuit. Voir horaires. |
|
|
| |
 |
|
Nom de modèle :
|
MB699VP-B V3
|
|
|
|
|
Taille du disque :
|
2.5” (jusqu'à 15 mm de hauteur)
|
|
|
Type de disque compatible :
|
U.2/U.3
|
|
|
|
|
Baie de disque :
|
Baie de 5.25” de demi-hauteur
|
|
|
Interface hôte :
|
4 x Oculink (SFF-8612) brochage défini par SFF-9402 Rev 1.1
(Compatible carte Tri-mode)
|
|
|
Entrée d'alimentation :
|
2 x connecteurs SATA 15 pin
|
|
|
Taux de transfert :
|
Jusqu'à 64Gbps (selon la vitesse du SSD)
|
|
|
Capacité du disque :
|
Aucune limitation
|
|
|
Refroidissement du disque :
|
2 x Ventilateurs 40x20mm
|
|
|
Structure / Matériau :
|
Entièrement en Métal
|
|
|
Dimension du produit (L x l x H) :
|
146.0 x 41.3 x 140.3mm
|
|
|
Poids net du produit :
|
945.7g
|
|
|
Poids brut du paquet :
|
911.2g
|
|
|
Indication LED d'activité du disque :
|
Alimentation du disque : vert statique ; Accès au disque : vert clignotant
|
|
|
Contenu du pack :
|
Appareil, manuel d'utilisation, fiches d'identification du disque, vis
|
|
|
Taux d'insertion des connecteurs U.2 :
|
10 000
|
|
|
|
|
Température de fonctionnement :
|
0°C à 60°C (32°F à 140°F)
|
|
|
Température de stockage :
|
-35°C à 70°C (-31°F à 158°F)
|
|
|
Conformité :
|
CE, RoHS, REACH
|
|
|
|
| Foire aux Questions |
| Q : Pouvez-vous recommander une carte d'extension qui fonctionne avec le MB699VP-B V3 ? |
|
R : Les cartes d'extension suivantes sont compatibles avec le MB699VP-B V3. Nous recommandons vivement d'utiliser le câble officiel pour une meilleure compatibilité.
Nous sommes actuellement dans le processus de certifier notre boîtier NVMe auprès des principaux fabricants de cartes additionnelles. Nous ajouterons au fur et à mesure à la liste les cartes d'extension compatibles.
Vous pouvez cliquer ici pour signaler une carte/câble d'extension compatible. Si vous souhaitez vérifier la compatibilité d'une ou de plusieurs cartes d'extension qui ne figurent pas sur la liste, veuillez cliquer ici.
|
| Q : Mon lecteur NVMe n'est pas détecté après l'avoir réinséré dans le périphérique alors qu'il était sous tension. |
|
R : Pour les systèmes qui prennent en charge la fonction hotplug, lorsque votre système est sous tension, chaque cycle d'insertion et de retrait du lecteur nécessite un rafraîchissement manuel du système d'exploitation afin que le système reconnaisse le lecteur.
Si vous ne parvenez pas à détecter le lecteur après avoir effectué le rafraîchissement manuel, il se peut que votre système ne prenne pas en charge les fonctions de branchement à chaud. Nous vous suggérons de vérifier auprès du fabricant de la carte mère/carte additionnelle si elle prend en charge la fonction de connexion à chaud NVMe.
Windows 11 / Windows 10 / Windows 8 – Dans la zone de recherche de la barre des tâches, tapez Gestionnaire de périphériques, puis sélectionnez dans le menu, cliquez avec le bouton droit de la souris sur le lecteur de disque, puis sélectionnez l'option de recherche de modifications matérielles.
Windows 7 – Cliquez avec le bouton droit de la souris sur l'icône de l'ordinateur sur le bureau et sélectionnez Propriétés, cliquez sur Gestionnaire de périphériques, cliquez avec le bouton droit de la souris sur le lecteur de disque, puis sélectionnez Rechercher les modifications matérielles.
|
|
|
Q : Les vis de montage de l'appareil semblent être trop courtes pour fixer l'appareil sur mon système, que dois-je faire ?
|
| R : Pour les boîtiers d'ordinateur qui ont une feuille de métal épaisse, les vis de montage fournies (M3*2.5L) peuvent ne pas fixer complètement l'appareil. Veuillez utiliser des vis plus longues (M3*4L) pour fixer l'appareil ou contactez-nous à l'adresse suivante tech@icydock.fr pour obtenir des vis de rechange. |
|
| Q : Puis-je remplacer le ventilateur de refroidissement fixé à l'appareil ? Cela annulera-t-il la garantie ? |
|
R : Le ventilateur de refroidissement que nous avons utilisé a été testé de manière approfondie avec le boîtier du lecteur pour s'assurer qu'il fonctionne correctement et qu'il prend en charge la commande de vitesse du ventilateur (pour certains modèles). Par conséquent, nous suggérons à nos clients de conserver le ventilateur d'origine pour obtenir le meilleur résultat. Cependant, nous comprenons que le ventilateur d'origine peut ne pas convenir à toutes les applications, c'est pourquoi nous avons choisi d'honorer la garantie lorsque le ventilateur d'un tiers est utilisé. Cependant, la garantie peut être annulée si le ventilateur tiers cause des dommages électriques à l'appareil.
|
|
| Q : Quelles spécifications dois-je vérifier avant d'acheter un ventilateur de refroidissement tiers ? |
|
R : Les informations suivantes sont les spécifications requises et les modèles de ventilateurs compatibles avec le MB699VP-B V3.
| Dimension du ventilateur (LxlxH) |
40 x 40 x 10mm |
40 x 40 x 20mm |
| Type de connecteur |
Wafer 3 Pin |
| Tension (VDC) |
12V DC |
| Intensité (A) |
< 0.12A (127mA) |
| Spécification des vis |
Vis cruciforme à tête plate - M3 x 25mm – acier (Non fourni) |
Phillips à tête plate - M3 x 25mm – Acier(Fourni avec le ventilateur d'origine) |
Modèles de ventilateurs compatibles
(sans test, utilisez-le à vos risques et périls)
|
|
| Q : Les ressorts métalliques du plateau de disque ont l'air coincé lorsque j'insère le plateau. Que dois-je faire ? |
| R : Retirer le plateau du boîtier et réinsère-le sans ajouter de pression excessive sur la maille métallique à l'avant du plateau. Un excès de pression pourrait courber la maille, ce qui accentuerait les difficultés d'insertion. Veuillez donc éviter d'insister lorsque le plateau résiste, cela ne ferait qu'endommager davantage le ressort.
Merci de NE PAS exercer de forte pression sur les mailles métalliques comme indiqué ci-dessus.
|
