MB924IP-B - Rack amovible robuste 24 x 2.5" HDD/SSD SAS/SATA pour 3 x baie 5.25" (6 x MiniSAS HD)

Présentation du produit

Le ToughArmor MB924IP-B prend en charge 24 x 2,5 SAS/SATA SSD/HDD jusqu'à 7 mm de hauteur et n'utilise que 3 baies de 5,25 appareils. Il dispose de 6 connecteurs MiniSAS HD (SFF-8643) à l'arrière pour prendre en charge 24 disques avec une vitesse de transfert allant jusqu'à 12 Gbps par disque, ce qui réduit considérablement l'encombrement des câbles pour améliorer la circulation de l'air dans le système et faciliter la gestion des câbles. Le grand ventilateur de 80 mm avec contrôle de la vitesse du ventilateur en 3 modes, ainsi que les trous de ventilation intelligemment placés, maintiennent vos disques à une température optimale. Pour améliorer encore la fiabilité et la sécurité, le boîtier et les plateaux sont fabriqués en métal robuste pour assurer une longue durée de vie. De plus, grâce aux plateaux EZ-Slide Nano amovibles, vous pouvez échanger vos disques en quelques secondes sans ouvrir le boîtier du PC.
Une densité de stockage élevée pour les PC à haute performance

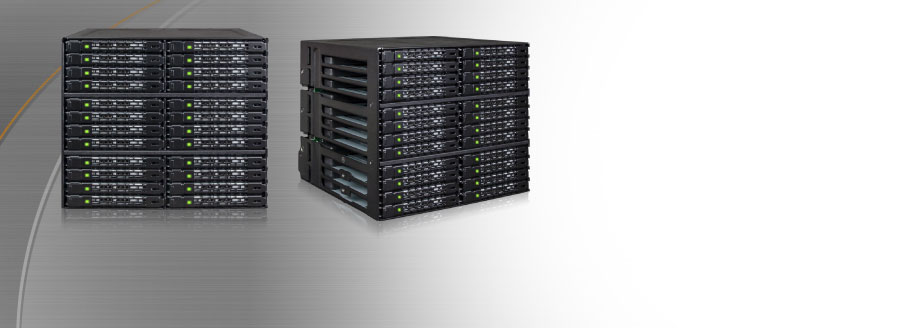

La conception à haute densité de stockage du ToughArmor MB924IP-B le rend parfait pour les PC hautes performances, les stations de travail, les plates-formes de jeux, les serveurs domestiques et les centres de données qui nécessitent un IOPS élevé, une grande capacité et un accès au stockage à faible latence.
Le MB924IP-B connecte 24 x 2,5 SAS/SATA SSD/HDD avec seulement 6 x MiniSAS HD (SFF-8643) 6 x SATA 15 pin power connector pour une gestion facile des câbles et une meilleure circulation de l'air dans le système. Ces éléments sont essentiels pour la construction de PC haute performance. Le MB924IP-B supporte des vitesses de transfert de données allant jusqu'à 12 Gbps par disque SAS et 6 Gbps par disque SATA.
Échangez des lecteurs sans ouvrir votre ordinateur

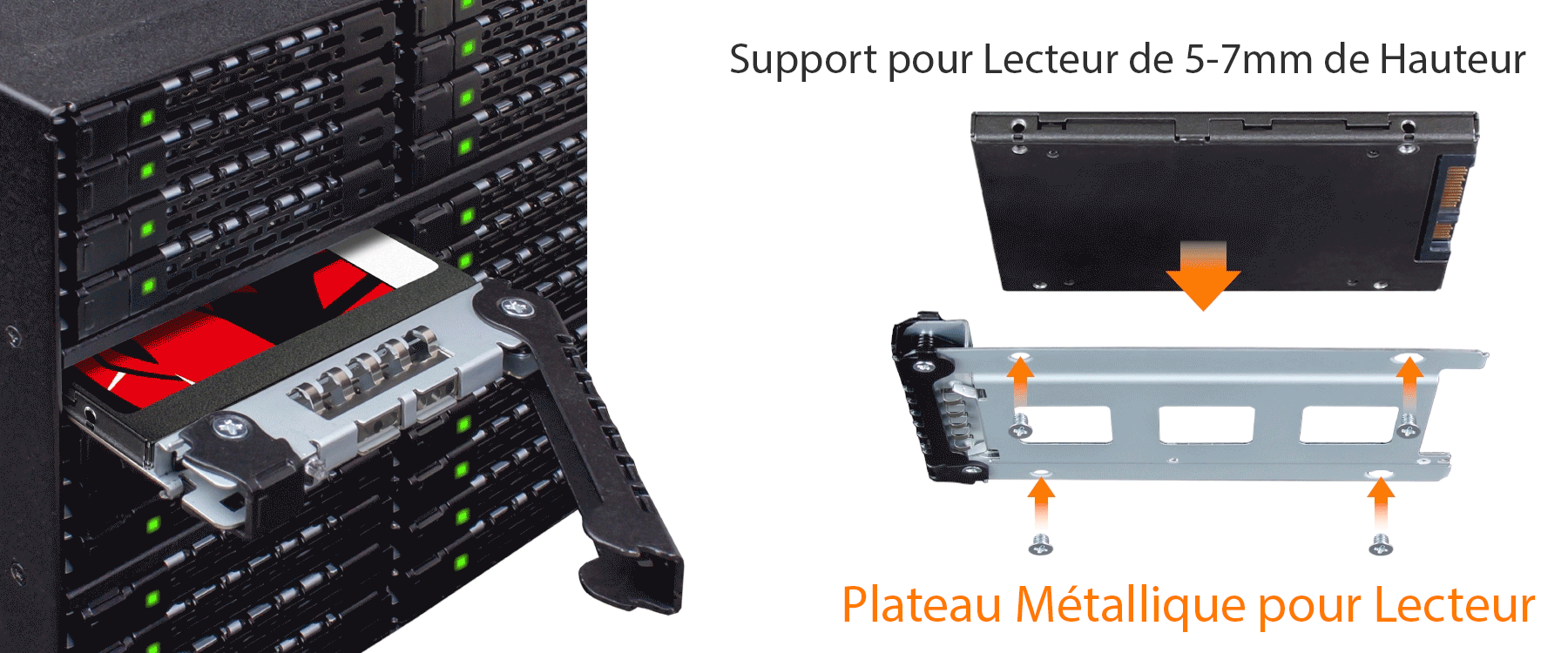

Avec les plateaux amovibles EZ-Slide Nano 2.5, la gestion des lecteurs ne pouvait pas être plus facile. Que vous mettiez à niveau de nouveaux disques, remplaciez un disque défaillant ou effectuiez une simple routine de maintenance, la conception du plateau amovible vous permet de remplacer les disques en quelques secondes par la baie frontale 5.25 sans avoir à arrêter le système ou à ouvrir le boîtier de l'ordinateur. Le plateau EZ-Slide Nano prend en charge 2,5 SAS/SATA SSD/HDD jusqu'à 7 mm de hauteur.

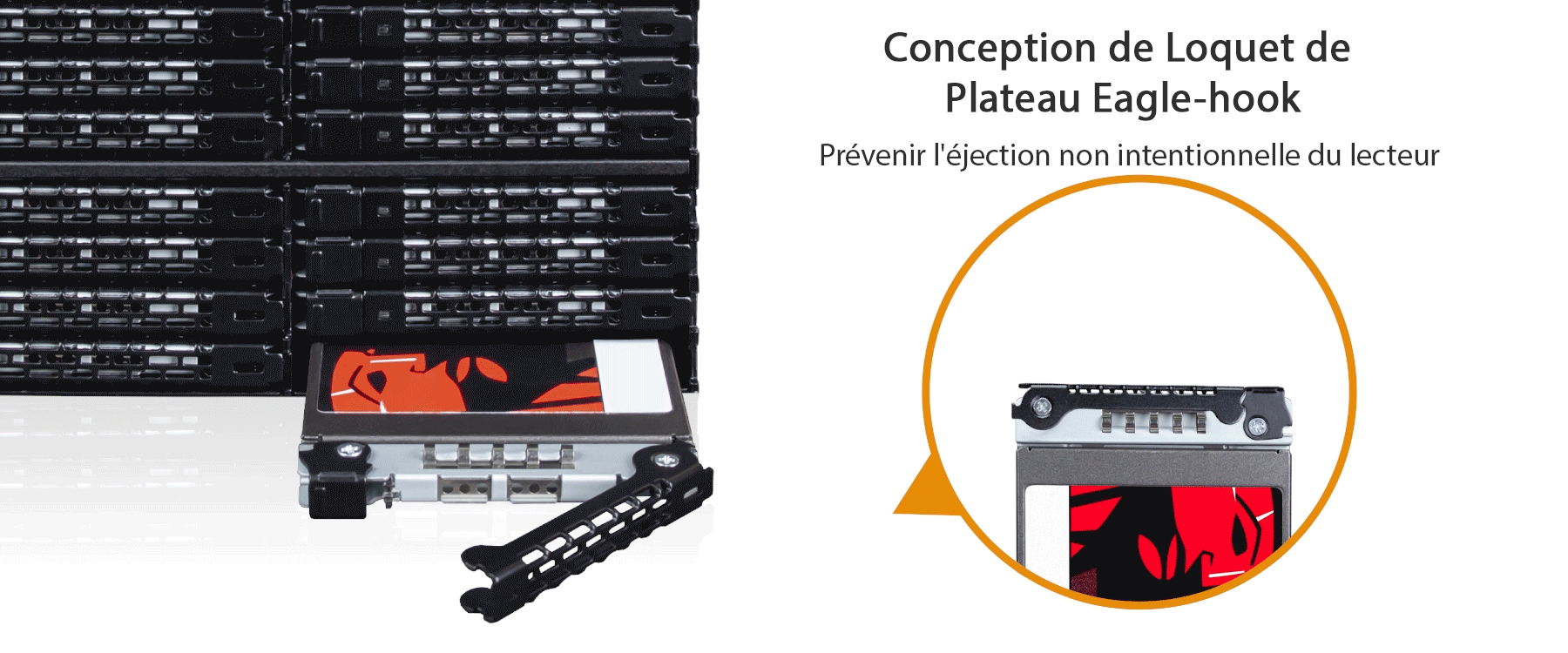

Le système de verrouillage du plateau en forme de crochet d'aigle garantit que les lecteurs se verrouilleront en place une fois insérés dans le boîtier, ce qui le rend adapté aux applications critiques des entreprises et des industries.
Fiabilité et stabilité maximales

Le ToughArmor MB924IP-B peut résister aux conditions les plus difficiles, ce qui garantit la fiabilité de l'enceinte pendant de nombreuses années. Il est équipé d'une protection entièrement métallique robuste sur l'ensemble de l'appareil et du plateau, ce qui le rend parfait pour les appareils industriels qui peuvent nécessiter un indice d'inflammabilité. La qualité de fabrication élevée convient à divers systèmes d'entreprise, notamment dans les secteurs médical, militaire et policier, ainsi qu'à des conditions de fabrication telles que les systèmes de contrôle et d'automatisation industrielle intégrés.
Efficacité optimale du refroidissement Paramètres flexibles

La mise sous tension de 24 disques d'entraînement à la fois peut accumuler une chaleur excessive. C'est pourquoi nous avons placé stratégiquement un grand ventilateur de refroidissement de 80 mm à l'arrière pour assurer la circulation de l'air dans toute la cage. Grâce au contrôle de la vitesse du ventilateur en 3 modes (H, L et OFF), les utilisateurs ont la possibilité de modifier la vitesse en fonction du flux de travail et de leurs préférences. Pour une plus grande extensibilité, le ventilateur d'origine peut être facilement remplacé par la plupart des ventilateurs de refroidissement de 80 mm du marché des pièces de rechange, ce qui vous permet de choisir votre ventilateur préféré pour améliorer les performances de refroidissement ou pour un fonctionnement plus silencieux. Pour la plupart des applications, le voyant d'état du variateur est une fonction importante pour surveiller l'activité du variateur. La luminosité de chaque LED peut être réglée à 100 %, 50 % ou 0 % selon les préférences de l'utilisateur.
Le MB924IP-B est équipé d'un voyant lumineux d'activité de conduite dans chacun des plateaux pour vous donner d'un coup d'œil les informations sur l'état actuel. Grâce à la technologie Active Power, le boîtier s'allume lorsque les lecteurs sont insérés et s'éteint automatiquement lorsque tous les lecteurs sont retirés.
N'oubliez jamais quels lecteurs appartiennent à quelles baies. Grâce aux fiches d'identification de lecteur, vous saurez toujours à quelle baie appartient votre RAID array ou quels lecteurs contiennent des fichiers spécifiques. Débranchez-les librement et réorganisez-les pour mieux les adapter à vos configurations ou supprimez-les pour un aspect simplifié.
Grâce aux loquets de verrouillage des câbles d'alimentation du miniSAS HD et du SATA 15 broches, ne vous inquiétez pas si les connecteurs se déconnectent accidentellement du boîtier. Une fois que les connecteurs sont connectés, ils se verrouillent en place.

Racks de disques ICY DOCK personnalisables : Conformes aux normes de certification TAA et UL et plus encore !

Chez ICY DOCK, nous comprenons du respect des différentes normes industrielles de sécurité. Alors que nos produits standard sont déjà conçus avec la plus haute qualité à l’esprit, nous offrons également à nos clients la possibilité de personnaliser les coffrets de disques et les racks mobiles ICY DOCK afin de répondre à leurs exigences de certification spécifiques. Cela comprend des normes telles que TAA et UL, ainsi que des tests de température étendus.

Notre équipe dévouée est tout à fait prête à ajuster les matériaux et les conceptions des produits pour garantir une conformité totale. En outre, nous offrons des conseils complets à nos clients tout au long du processus de certification. Notre objectif est non seulement de répondre à des spécifications précises, mais aussi de veiller à ce que nos produits passent avec succès des tests rigoureux. Vous trouverez ci-dessous un tableau détaillé énumérant toutes les certifications optionnelles qui peuvent être testées avec nos solutions personnalisées.

Certifications optionnelles disponibles pour ToughArmor MB924IP-B
TAA	Respect de la loi sur les accords commerciaux
UL	Certification des normes de sécurité
UL94	Inflammabilité des matières plastiques
FCC	Conformité avec la Commission fédérale des communications
Température large	MIL-STD-810H - Méthodes 501.7 et 502.7

La personnalisation des produits ICY DOCK pour des certifications spécifiques implique des frais pour la création des certificats, y compris les tests nécessaires. Veuillez noter que certains certificats peuvent nécessiter des frais récurrents pour rester valide. Pour plus de détails, veuillez nous contacter à l’adresse suivante : contact@icydock.fr

Caractéristiques principales

•	Prend en charge 24 disques durs / SSD SAS/SATA de 2,5 pouces, jusqu'à 7 mm de hauteur

•	S'installe dans 3 baies externes standard de 5,25 pouces

•	Vitesse de transfert jusqu'à 12 Gb/s pour les disques SAS et 6 Gb/s pour les disques SATA

•	Alimente un disque SAS/SATA 24 x 2,5" grâce à un connecteur d'alimentation SATA 6 x 15 broches

•	Connexion de 24 disques SAS/SATA 2,5" via 6 connecteurs MiniSAS HD (SFF-8643)

•	Grand ventilateur de refroidissement de 80 mm avec trois modes de contrôle de la vitesse du ventilateur (haut/bas/arrêt)

*	LED d'activité de conduite individuelle avec contrôle de la luminosité à trois modes (100 %/50 %/off)

•	Plateau EZ-Slide Nano amovible pour l'entretien de chaque lecteur

•	La technologie anti-vibration (AVT) crée un environnement sûr pour les lecteurs

•	La technologie APT (Active Power Technology) permet d'économiser de l'énergie en arrêtant l'appareil lorsqu'aucun lecteur n'est installé

•	Des fiches d'identification des disques sont incluses pour garder une trace de vos disques

•	Le loquet du plateau Eagle-Hook maintient le plateau à l'intérieur de l'enceinte

•	Le Grounding EMI protège les SSD contre les dommages électriques

•	Prend en charge les câbles d'alimentation SATA 15 broches et les câbles MiniSAS HD avec verrouillage

•	5 ans de garantie limitée contre tous les défauts

Spécification

Numéro modèle :	MB924IP-B
Couleur :	Noir
Taille du support de lecteur :	24 x 2.5” SSD/HDD
Type de lecteur compatible:	SATA/Single channel SAS (hôte SAS requis)
Nombre d'entraînements :	24
Hauteur de conduite maximale :	7mm
Baie dde lecteur :	3 x external 5.25" drive bay
Interface de l'hôte :	6 x miniSAS HD (SFF-8643)
Puissance absorbée :	Connecteur d'alimentation SATA 6 x 15 broches
Taux de transfert :	SATA 3.0 jusqu'à 6Gbps / SAS 3.0 jusqu'à 12Gbps (canal unique)
Soutenir la capacité des disques durs:	Aucune limitation
Refroidissement de la conduite:	1 x 80 mm Fan
Structure / Matériel:	Full Metal
Soutenez le programme Hot-Swap :	Oui
Dimension du produit (L x H x L):	146 x 126 x 157.5mm
Poids net du produit :	2302g
Poids brut du colis :	2569.5g
Indication LED de l'activité de conduite :	Alimentation du disque dur : vert solide ; accès au disque dur : vert clignotant
Contenu du paquet :	Appareil, manuel d'utilisation, fiche d'identification, vis
Cycles d'insertion des connecteurs SATA :	10,000
Humidité :	5%~65% RH
Température de fonctionnement :	0°C to 60°C (32°F to 140°F)
Température de stockage :	-35°C to 70°C (-31°F to 158°F)
Conformité :	CE, RoHS, REACH
Garantie :	5 ans

FAQ

Q: Le MB924IP-B prend-il en charge la nouvelle Fonction de Coupure d'Alimentation SATA 3.3 / SAS 3.0 (PWDIS) ?

R: Le MB924IP-B ne prend pas en charge la fonction PWDIS de SATA 3.3 / SAS 3.0 Si vous installez le disque dur SATA/SAS HDD/SSD avec PWDIS dans le MB924IP-B, le disque ne tournera pas, et le système ne détectera pas le disque. Voir la liste ci-dessous pour connaître les disques durs SATA/SAS HDD/SSD dotés de la fonction PWDIS.

Disques durs et SATA/SAS HDD/SSD avec la fonction de mise hors tension (PWDIS)

Nous vous recommandons d'éviter d'utiliser le disque dur SATA/SAS HDD/SSD avec PWDIS, mais vous pouvez utiliser les méthodes ci-dessous pour désactiver physiquement la fonction PWDIS si vous avez déjà acheté le disque :

Méthode 1 – Utilisation de l'adaptateur ou du câble Molex vers SATA pour déconnecter l'alimentation de la broche 3 du connecteur d'alimentation SATA.


Adaptateur Molex à SATA		Molex vers le câble SATA

Méthode 2 –Placer du ruban Kapton sur la broche 1-3 du connecteur d'alimentation SATA/SAS pour isoler l'alimentation 3,3V, comme indiqué ci-dessous.

Veuillez contacter tech@icydock.fr si le problème persiste.

Q: Les vis de fixation de l'appareil semblent être trop courtes pour fixer l'appareil sur mon système, que dois-je faire ?

R: Pour les boîtiers d'ordinateur qui ont une tôle épaisse, les vis de montage fournies (M3*2,5L) peuvent ne pas fixer complètement l'appareil. Veuillez utiliser des vis plus longues (M3*4L) pour fixer l'appareil ou contactez-nous à contact@icydock.fr pour le remplacement des vis.
