ToughArmor MB601M2K-1B
Galerie d'images
U.2 / M.2 (SATA/PCIE NVMe) boîtiers / Kit

Produits similaires :

mb601m2k-1b mb601vk-b mb601vk-1b mb021vp-b
mb834m2k-b


POURQUOI ToughArmor? GAMMES TOUGHARMOR ACCESSOIRES
Charte de compatibilité
M.2 NVMe SSD



ToughArmor MB601M2K-1B est le premier rack amovible robuste NVMe M.2 amovible au monde, prenant en charge le transfert de données ultra-rapide de 64 Go/s en utilisant des disques SSD NVMe PCIe M.2 de toutes longueurs et marques, dont Samsung, Western Digital, Intel, Crucial, Corsair, Adata, et toutes autres marques.




Conception amovible




Comme les disques SSD M.2 ne sont pas conçus pour l'échange à chaud, ils utilisent des cartes de circuits imprimés exposées et des connecteurs délicats, généralement conçus pour seulement 250 insertions et retraits. Avec le MB601M2K-1B, votre SSD est enveloppé d'une couche de protection entièrement métallique et tire parti du connecteur ICY DOCK amovible de plus de 10 000 cycles d'insertion/extraction, ce qui facilite l'ajout, le retrait et l'échange rapides et sûrs de vos disques. De plus, la conception du connecteur mis à la terre protège votre disque contre les surtensions électriques, assurant ainsi la sécurité de vos données durant de nombreux échanges. La fonction amovible permet à l'utilisateur de permuter le disque sans redémarrer l'ordinateur et rend la maintenance du système rapide et facile.






Accessible facilement



Les glissières réglables du casier M.2 s'adaptent à toutes les longueurs de disque SSD NVMe PCIe M.2 standard, notamment 2230 (30 mm), 2242 (42 mm), 2260 (60 mm), 2280 (80 mm) et 22110 (110 mm). Le casier se fixe dans le trou de la vis SSD pour sécuriser le disque sans vis, vous évitant ainsi d'avoir à manipuler de minuscules vis faciles à perdre tout en protégeant votre disque des vibrations et des dommages dus aux mouvements.



Performance supérieure



Utilise le connecteur NVMe U.2 (SFF-8639) pour prendre en charge la bande passante NVMe complète de 64 Go/s, plus de 10 fois plus rapide que la norme SATA précédente, ce qui la rend idéale pour les applications gourmandes en données comme dans les serveurs d'entreprise, les centres de données, les photographes et les professionnels des médias.



Sûr et sécurisé




Le châssis, le plateau et le support de montage entièrement en métal robuste contribuent à assurer une longue durée de vie du produit et une meilleure dissipation de la chaleur. Un mécanisme anti-vibrations intégré dans le châssis réduit le bruit et protège contre les dommages environnementaux.



Le plateau de conception unique est doté d'un dissipateur thermique intégré en aluminium et de pads thermiques inclus pour une dispersion passive maximale de la chaleur.




En addition, cette chaleur est dispersée à travers les trous de ventilation intelligemment placés sur tous les côtés, qui fonctionnent avec le système de refroidissement de votre ordinateur pour protéger vos disques contre les dommages de surchauffe, même sous charge.



De multiples fonctionnalités



Un voyant d'état LED intégré dans le plateau vous indique quand votre disque est sous tension et en cours d'utilisation. Pour économiser de l'énergie, la DEL s'éteint lorsqu'aucun disque n'est installé.



Pour une couche de sécurité physique supplémentaire, la serrure à clé incluse peut être utilisée pour protéger contre les accès non désirés et les disques sécurisés dans des environnements particulièrement rudes, tels que les applications militaires et les PC embarqués dans les véhicules.




Lorsqu'il n'est pas utilisé, le couvercle anti-poussière intégré protège la baie de la poussière, qui pourrait obstruer les connecteurs internes et provoquer une usure prématurée.





Comme la déconnexion vers le bas est l'un des problèmes les plus courants qui conduisent à endommager ou même à casser le connecteur arrière, le ToughArmor MB601M2K-1B est livré avec des supports métalliques arrière. L'avantage de ces supports est de réduire les risques d'endommagement accidentellement le connecteur arrière en cas de déconnexion incorrecte et de l'empêcher de se déplacer. Ils servent également de guide lors de l'insertion ou du retrait du connecteur mâle SFF-8639, ce qui les rend extrêmement utiles en cas d'espace limité.

Compatible avec le MB601VK-1B

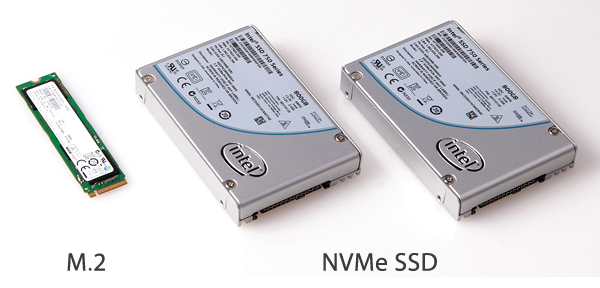

Compatible avec les disques U.2 et M.2 lorsqu'ils sont combinés avec le ToughArmor MB601VK-1B. Comme ces modèles utilisent le même boîtier extérieur, leurs plateaux sont intercompatibles et peuvent être échangés entre eux.



(En option) Support de baie de disque 3,5" à 5,25"




Convertissez votre baie de périphériques de 5,25" en baie de périphériques de 3,5" avec le support de baie de disques MB343SP, il présente une conception monobloc solide avec deux emplacements supplémentaires pour disques de 2,5" pour un stockage supplémentaire des disques.




(En Option) Disque SSD USB 3.0 vers U.2




Accédez à votre SSD M.2 en déplacement avec EZ-Adapter Ex MB931U-1VB adaptateur USB 3.0 vers SSD U.2. Il suffit de brancher l'adaptateur EZ-Adapter Ex au plateau MB601M2K-1B du disque amovible et branchez le connecteur USB sur un ordinateur portable ou de bureau.

Accessoires

Plateau pour disques compatibles (Caddy)


Plateau de disque interchangeable (Caddy) avec:


Kit de conversion de baie de disque compatible:


Caractéristiques principales

Convient pour 1x SSD NVMe M.2 de toutes les longueurs : 30mm 2230, 42mm 2242, 60mm 2260, 80mm 2280, and 110mm 22110
Le casier de disque ajustable maintient les disques en sécurité peu importe leur longueur
Installation dans n'importe quelle baie d'appareil externe 3.5” standard ou baie de disquette
Utilise un port U.2 (SFF-8639) pour se connecter, hôte NVMe requis
Prise en charge complète de la bande passante NVMe de 64 Go/s
Boîtier entièrement en métal robuste, satisfaisant aux exigences en matières d'inflammabilité
Dissipateur thermique intégré et ventilation sur tous les côtés pour un excellent refroidissement passif
Serrure à clé à 2 segments pour une sécurité physique supplémentaire
Le loquet Eagle-hook maintient solidement le plateau à l'intérieur du rack
Mise à la terre EMI – protège les disques dur des dommages électriques
La Technologie Anti-Vibrations (AVT) réduit le bruit et protège contre les dommages environnementaux
La Technologie Active Power (APT) économise de l'énergie en éteignant l'appareil lorsque aucun disque n'est inséré.
Garantie 5 ans contre tous les défauts
Assistance gratuite de la part d'agents d'assistance technique
Numéro du modèle :
MB601M2K-B
Couleur :
Noir
Tailles de disque supportées :
1 x M / B + M key M.2 PCIe NVMe SSD 2230/2242/2260/2280/22110
Type de disque compatible :
NVMe M.2
Nombre de disques :
1
Baie de disque :
1 x Baie de disque externe 3.5"
Interface :
1 x Connecteur U.2 (SFF-8639)
Alimentation :
Via U.2 (SFF-8639)
Taux de transfert :
Jusqu'à 64Go/s
Capacité du support HDD :
Pas de limite
Refroidissement du disque :
Dispersion de la chaleur par le métal avec refroidissement passif
Structure / Materiau :
Entièrement en métal
Sécurité du disque :
Serrure à clé à 2 segments
Dimensions (L x W x H) :
168.7 x 101.2 x 25.4mm
Poids net du produit :
546g
Poids brut du colis :
618g
Indication LED de l'activité du disque :
Disque alimenté : vert fixe; Accès HDD : vert clignotant
Contenu du colis :
1 - Appareil, 1 - Manuel utilisateur, 10 - Vis, 2 - Clé
Taux d'insertion du connecteur SATA :
10,000
Humidité :
5%~65% RH
Température de fonctionnement:
0°C à 60°C (32°F à 140°F)
Température de stockage :
-35°C à 70°C (-31°F à 158°F)
Conformité :
CE, RoHS, REACH
Garantie :
5 ans
Documents




ICY Tips & Solutions pour les industries
Jan 2018

Accélérez votre système avec le disque NVMe
U. 2 (SFF-8639) / M. 2 (NGFF) et le boîtier amovible
NVMe ICY DOCK.



Product Review Sponsorship
Test du produit
Le 27 décembre 2019

Par ServeTheHome - William Harmon





"Au fil du temps, nous avons examiné de nombreux produits de Icy Dock. La société se concentre sur les solutions de connectivité de stockage. Aujourd'hui, nous avons un autre produit appelé Icy Dock ToughArmor MB601M2K-1B U.2 NVMe Hot-Swap Mobile Rack. Récemment, nous avons examiné Icy Dock EZConvert MB705M2P-B M.2 to U.2 NVMe SSD Adapter qui sert à faciliter l'utilisation des disques M.2 dans un 2.5” facteur de forme pratique. La principale caractéristique du ToughArmor MB601M2K-1B est qu'il permet également l'utilisation de disques 2.5” NVMe U.2 dans une baie échangeable à chaud. Dans le laboratoire d'essai, nous utilisons les deux produits pour échanger les disques NVMe dans et hors de notre banc d'essai. Auparavant, nous n'avions pas de moyen pratique d'utiliser les disques NVMe 2.5” U.2. Maintenant, avec le ToughArmor MB601M2K-1B, nous...Lire l'article


Le 11 décembre 2019

Par Matthieu S.




"Après son premier et bref assaut du slot PCIe, Icy Dock retourne aux sources et à la bonne vieille baie 3,5" en façade d'un boîtier, celle que d'autres connaissent aussi comme feu la baie de disquette ! Points de SATA ou de SAS, ce sont essentiellement les SSD NVMe qui sont à l'honneur aujourd'hui, [...]

comptoir-hardware.com


Foire aux questions
Q: Je connecte ma carte Oculink NVMe PCIe HBA/RAID au MB601M2K-1B via l'interface miniSAS HD (SFF-8643), mais les lecteurs M.2 n'apparaissent pas dans mon système.

R: Le MB601M2K-1B n'est pas compatible avec les cartes Oculink PCIe HBA/RAID en raison de l'affectation différente des broches du connecteur utilisé sur l'appareil. Veuillez consulter la liste de compatibilité dans la section FAQ pour les cartes HBA/RAID qui sont compatibles avec le MB601M2K-1B.


Q: Pouvez-vous recommander une carte d'extension qui fonctionne avec le MB601M2K-1B ?

R : Les cartes d'extension suivantes sont compatibles avec la MB601M2K-1B. Nous vous recommandons vivement d'utiliser le câble officiel pour une meilleure compatibilité.



Marque Cartes contrôleur Câbles compatibles
HighPoint SSD7120 SSD7180

Mini-SAS HD 4 voies vers connecteur U.2 avec câble d'alimentation SATA 15 broches
(SFF-8643 4i à SFF-8639)
Télécharger le diagramme de brochage

Envoyez-nous le schéma de câblage du câble que vous
souhaitez utiliser pour le contrôle de compatibilité

Câbles compatibles connus :
HighPoint 8643-8639-50


Remarque : Les sites Web énumérés ci-dessus ne sont pas affiliés à ICY DOCK et sont uniquement responsables de leurs produits et services.

SSD7184
SSD7580 A

Connecteur Slimline SAS 8 voies vers 2 x U.2 4 voies avec câble d'alimentation 15 broches
(SFF-8654 8i to 2 x SFF-8639)
Télécharger le schéma de câblage

Envoyez-nous le schéma de câblage du câble que vous
souhaitez utiliser pour le contrôle de compatibilité

Câbles compatibles connus :
HighPoint TS8i-8639-060

Remarque : Les sites Web énumérés ci-dessus ne sont pas affiliés à ICY DOCK et sont uniquement responsables de leurs produits et services.

Supermicro AOC-SLG3-2E4

Mini-SAS HD 4 voies vers connecteur U.2 avec câble d'alimentation 4 broches
(SFF-8643 4i à SFF-8639)
Télécharger le schéma de câblage

Envoyez-nous le schéma de câblage du câble que vous
souhaitez utiliser pour le contrôle de compatibilité

Câbles compatibles connus :
Supermicro CBL-SAST-0957

Remarque : Les sites Web énumérés ci-dessus ne sont pas affiliés à ICY DOCK et sont uniquement responsables de leurs produits et services.

Broadcom
(HBA)
9400-16i 9405W-16i

Mini-SAS HD 8 voies vers 2 x connecteur U.2 avec câble d'alimentation 4 broches
(SFF-8643 8i à 2 x SFF-8639)
Télécharger le schéma de câblage

Envoyez-nous le schéma de câblage du câble que vous
souhaitez utiliser pour le contrôle de compatibilité

Câbles compatibles connus :
Broadcom 05-50065-00
Broadcom 05-50064-00

Remarque : Les sites Web énumérés ci-dessus ne sont pas affiliés à ICY DOCK et sont uniquement responsables de leurs produits et services.

9400-8i8e 9400-8i
Broadcom
(MegaRAID)
9440-8i 9480-8i8e
9460-16i 9460-8i
Intel
(RAID)
RSP3TD160F RSP3QD160J
RSP3MD088F RMSP3JD160J
RMSP3CD080F RMSP3HD080E
RSP3WD080E RSP3DD080F
RMSP3AD160F
Broadcom
(HBA)
9500-16i 9500-8i

Slimline SAS 8-Lane vers 2 x U.2 Connector avec câble d'alimentation 4 voies
(SFF-8654 8i à 2 x SFF-8639)
Télécharger le schéma de câblage

Envoyez-nous le schéma de câblage du câble que vous
souhaitez utiliser pour le contrôle de compatibilité

Câbles compatibles connus :
Broadcom 05-60005-00

Remarque : Les sites Web énumérés ci-dessus ne sont pas affiliés à ICY DOCK et sont uniquement responsables de leurs produits et services.

Broadcom
(MegaRAID)
9580-8i8e 9560-16i
9560-8i
Câbles Micro SATA SLM-1775-M2
(M.2 à SlimSAS)
  Câble d'alimentation Slimline SAS 4 voies vers connecteur U.2 avec SATA 15 broches
(SFF-8654 4i à SFF-8639)
Télécharger le schéma de câblage

style13 Envoyez-nous le schéma de câblage du câble que vous
souhaitez utiliser pour le contrôle de compatibilité

Câbles compatibles connus :
Cables Micro SATA U2-1727-GEN4

Remarque : Les sites Web énumérés ci-dessus ne sont pas affiliés à ICY DOCK et sont uniquement responsables de leurs produits et services.



Nous sommes en train de certifier notre boîtier NVMe avec les principaux fabricants de cartes additionnelles. Nous ajouterons les cartes d'extension compatibles à la liste.


Vous pouvez cliquer ici pour signaler une carte/câble d'extension compatible. Si vous souhaitez vérifier la compatibilité d'une ou plusieurs cartes d'extension qui ne figurent pas sur la liste, veuillez cliquer ici.


Q: J'utilise des cartes HBA et RAID Intel/Broadcom tri-mode avec le MB601M2K-1B, mais les lecteurs n'apparaissent pas dans mon système.
R: Le problème est dû au fait que les fabricants de cartes RAID utilisent un brochage différent pour les cartes trimodes que celui généralement utilisé pour les connexions U.2. Lorsque les cartes trimode sont utilisées avec des lecteurs NVMe M.2, un câble U.2 doit être utilisé pour la carte trimode afin de détecter le lecteur M.2, ce qui rétablit le brochage aux spécifications standard U.2. Pour plus d'informations, veuillez Cliquez ici.

Q : Le système ne détecte pas le SSD M.2 installé dans le boîtier ICY DOCK. Que devrais-je faire?

R: Étant donné que le SSD M.2 n'est pas conçu pour le remplacement à chaud, nous vous recommandons vivement d'éteindre l'appareil/le système avant d'insérer ou de retirer un SSD M.2. Si le système ne parvient toujours pas à détecter le disque, suivez les étapes ci-dessous pour rechercher manuellement un nouveau matériel :



Windows 10 / Windows 8 – Dans la boîte de recherche de la barre des tâches, tapez Gestionnaire de périphériques et cliquez dessus dans le menu. Lorsque la fenêtre du gestionnaire de périphériques s'affiche, cliquez avec le bouton droit de la souris sur l'icône du lecteur de disque, puis cliquez sur le bouton Rechercher les modifications matérielles.



Windows 7 – Cliquez avec le bouton droit de la souris sur l'icône de l'ordinateur sur le bureau, sélectionnez Propriétés, cliquez sur Gestionnaire de périphériques, cliquez avec le bouton droit de la souris sur l'icône du lecteur de disque, puis cliquez sur Rechercher les modifications matérielles.



Image result for disk drive scan for hardware changes




Q: Le boîtier ICY DOCK NVMe est-il compatible avec la norme PCIe 4.0 ?
R: Oui, tous les boîtiers ICY DOCK NVMe prennent en charge la norme PCIe 4.0. Toutefois, la bande passante sera limitée à la norme PCIe 3.0 lors de la connexion d'un périphérique PCIe 3.0 à un hôte PCIe 4.0. Les boîtiers PCIe 4.0 sont en cours de développement. Si vous souhaitez recevoir des mises à jour de produits, veuillez vous inscrire à l'ICY DOCK Newsletter.

Q: J'ai des difficultés à fermer le couvercle du plateau du lecteur et je n'arrive pas à insérer le plateau du lecteur jusqu'au boîtier du lecteur après avoir placé le SSD M.2 sur le plateau du lecteur.

R: Assurez-vous de verrouiller le M.2 SSD avec le casier M.2 réglable. Le couvercle du plateau ne se fermera pas correctement si le casier M.2 n'est pas entièrement verrouillé. Si vous avez des difficultés à fixer le casier M.2 ou à fermer le couvercle, il se peut que le SSD M.2 que vous utilisez ne respecte pas l'épaisseur standard du SSD M.2, qui est inférieure à 1,5 mm de hauteur pour chaque côté, la hauteur totale ne dépassant pas 3,8 mm. L'utilisation du SSD M.2 avec une épaisseur non standard entraînera une tension inadéquate sur le casier et le couvercle du plateau M.2 et un mauvais alignement du connecteur M.2. Si vous rencontrez des problèmes pour insérer le plateau du lecteur dans le boîtier, veuillez arrêter l'opération immédiatement et vérifier que l'épaisseur du lecteur est conforme à l'épaisseur standard du connecteur M.2 SSD - moins de 1,5 mm de hauteur de chaque côté et moins de 3,8 mm pour la hauteur totale.

Metal heat dissipation sticker



Remarque : certains disques M.2 SSD utilisent un autocollant métallique de dissipation de la chaleur qui fait que l'épaisseur de chaque côté est supérieure à 1,5 mm. Enlever l'autocollant résoudra le problème, mais faites-le à vos propres risques (pourrait annuler la garantie du SSD)



Le boîtier ICY DOCK est conçu pour être compatible avec le SSD M.2 d'épaisseur standard. Nous vous recommandons vivement de vérifier l'épaisseur du lecteur avant l'achat, et veuillez vous référer à la liste des SSD M.2 incompatibles ci-dessous pour plus d'informations :



SSDs M.2 NVMe connus pour être incompatibles avec le boîtier ICY DOCK :




M.2 SSD SATA connus pour être incompatibles avec l'enceinte d'ICY DOCK :




Veuillez contacter contact@icydock.fr si le problème persiste afin que nous puissions le résoudre le plus rapidement possible.

Cliquez sur ici pour signaler un SSD M.2 compatible/incompatible.


Q: J'ai l'impression que les ressorts métalliques supérieurs et inférieurs du plateau d'entraînement sont coincés lors de l'insertion du plateau d'entraînement. Que dois-je faire ?
R: Retirez le plateau d'entraînement du boîtier et réinsérez-le sans exercer de pression excessive sur la feuille de métal à mailles située devant le plateau. Une force excessive sur la feuille de métal avant peut plier les ressorts métalliques supérieurs et inférieurs, causant des difficultés lors de l'insertion du plateau d'entraînement. Par conséquent, veuillez ne pas forcer l'insertion du plateau d'entraînement lorsque cela se produit, car cela pourrait endommager le ressort métallique.
Metal Spring
Veuillez NE PAS exercer de pression excessive sur la feuille de maille métallique comme indiqué.
