Backplanes / Modules 3.5" SAS / SATA
|
|
|
|
 |
|
Introduction du flexiDOCK MB830SP-B, station d’accueil amovible professionnel pour disque dur. Il offre la possibilité d'échanger à chaud jusqu'à 3 disques durs SAS et SATA de 3,5 pouces en utilisant seulement deux baies pour disques de 5,25 pouces. La conception 100% sans outil et sans plateau signifie que l'installation et le retrait du disque se font à la main en quelques secondes et non en quelques minutes, ce qui vous fait gagner un temps précieux que vous soyez un utilisateur au foyer, un spécialiste en informatique, un technicien en réparation informatique, un duplicateur de disque dur ou un éditeur de station de travail multimédia. Un corps entièrement métallique robuste assure une longue durée de vie du produit, une meilleure dissipation de la chaleur et une protection permanente de vos disques sensibles. Pour éviter les dommages dus à la surchauffe dans les environnements actifs, le grand ventilateur de refroidissement réglable par l'utilisateur travaille avec le châssis métallique bien ventilé pour fournir une puissance de refroidissement suffisante.
|
|
Conçu pour le Hot-Swap
|
 |
|
L'installation ou le retrait de disque dans un système informatique nécessite l'ouverture du boîtier, l'utilisation d'outils et le branchement de câbles, un processus qui peut prendre plusieurs minutes pour un seul disque. Si vous changez souvent de disque, flexiDOCK est une meilleure solution. La porte à ressort permet d'enfoncer directement les disques durs nus, sans outils, vis, plateaux ou tout travail supplémentaire. Le large cadre avant permet de retirer facilement les disques à la main, ce qui permet de retirer les disques en quelques secondes seulement et de gagner un temps précieux. Le système simple de retrait des disques permet aux disques durs d'affleurer le panneau avant de l'ordinateur, réduisant ainsi l'encombrement et protégeant vos disques sensibles des risques environnementaux.
|
|
|
Construit avec sécurité
|
| |
 |
| |
|
Le boîtier entièrement métallique du flexiDOCK MB830SP-B protège les disques durs sensibles contre les forces externes, prolongeant ainsi leur durée de vie.
|
| |
|
Efficacité de refroidissement maximale
|
| |
 |
| |
| Les propriétés de dissipation de la chaleur du rack, combinées aux trous d'aération largement espacés, offrent d'excellentes capacités de refroidissement passif. |
| |
|
Options de refroidissement personnalisables
|
| |
 |
| |
|

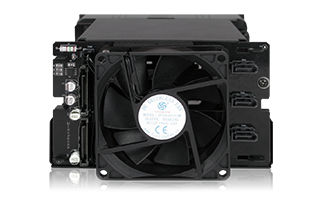

Pour des performances de refroidissement supplémentaires, flexiDOCK utilise un grand ventilateur de refroidissement de 80 mm avec un contrôle facile d'accès de la vitesse du ventilateur, vous permettant de choisir le meilleur profil de refroidissement pour votre application. Utilisez un réglage bas pour un fonctionnement silencieux dans un ordinateur personnel ou un périphérique NAS. Pour les applications intensives, montez le ventilateur à un niveau élevé afin de maintenir les disques à leur température de sécurité optimale.
|
| |
De multiples fonctionalités
|
| |
|
Afin d'éviter l'accumulation de poussière et de débris, qui peuvent obstruer les connecteurs internes et causer des dommages, chaque baie est recouverte d'un couvercle anti-poussière à ressort. Lors de l'installation d'un disque, il suffit d'enfoncer le variateur et le couvercle anti-poussière se replie sans effort dans le boîtier.
|
| |
 |
| |
La porte du disque n'agit pas seulement comme un clapet anti-poussière, mais aussi comme un mécanisme de guidage de disque. Lors de l'insertion du disque, il pousse la porte vers l'intérieur pour devenir parallèle au panneau latéral métallique et agit comme chevilles de guidage de disque et kit antivibratoire. Il offre une meilleure stabilité et compatibilité du disque pour différentes hauteurs de disque et absorbe les vibrations causées par les HDD.
|
| |
 |
| |
Chaque baie dispose de son propre voyant lumineux LED, pour vous avertir de toute activité du disque. La LED bleue douce est facile à voir, mais pas trop lumineuse pour les environnements sombres.
|
 |
|
Le flexiDOCK MB830SP-B prend en charge les câbles de données et d'alimentation SATA avec des modèles à loquet de verrouillage et est livré avec 3x câbles de données SATA à loquet de verrouillage. Une fois connectés, ces câbles se verrouilleront et resteront en place, protégeant ainsi contre une déconnexion accidentelle.
|
 |
|
Les trois disques ne sont alimentés que par deux câbles d'alimentation, ce qui réduit l'encombrement des câbles. Moins de câbles, améliore non seulement l'esthétique, mais aussi la circulation de l'air à l'intérieur de votre ordinateur, ce qui réduit davantage la température des composants critiques.
|
| |
|
|
Convertisseur Optionnel de SSD/HDD 2.5" à 3.5"
|
| |
 |
Si vous souhaitez utiliser un disque 2.5" avec cet appareil, l'optionnel EZConveert MB882SP-1S-3B est un convertisseur unique qui est capable de transformer votre disque de forme SSD 2.5" en 3.5" en quelques secondes sans aucun outil.
|
|
Caractéristiques principales
|
| |
|
| • |
Convient pour 3 disques durs SAS/SATA de 3,5 pouces dans 2 baies externes ODD/périphériques de 5,25 pouces. |
| • |
Prise en charge des vitesses de transfert SATA III complètes (6 Gb/s) |
| • |
Prise en charge du fonctionnement sur un seul canal SAS (hôte SAS requis) |
| • |
Conception compacte et peu encombrante pour s'adapter à plusieurs lecteurs |
| • |
Montage de disque 100% sans outil et sans vis |
| • |
Grand ventilateur de refroidissement de 80 mm avec roue de contrôle, facile d'accès, de la vitesse du ventilateur |
| • |
Le ventilateur de refroidissement peut être équipé de n'importe quel ventilateur standard à 3 broches de 80 mm |
| • |
Châssis robuste entièrement métallique pour une meilleure dissipation de la chaleur et une protection supplémentaire |
| • |
Trous d'aération spacieux pour une puissance frigorifique optimale |
| • |
Couvercle anti-poussière à ressort pour prévenir de l'accumulation de poussière et de débris nocifs |
| • |
Couvercle anti-poussière servant de guide du disque pour une meilleure stabilité |
| • |
Prise en charge des câbles de données et d'alimentation SATA avec des modèles à loquet de verrouillage |
| • |
Le paquet comprend 3 x câbles de données SATA avec verrouillage à attaches |
| • |
Nécessite seulement 2 x câbles d'alimentation SATA pour alimenter les 3 disques |
| • |
La conception d’insertion du disque protège entièrement les disques contre les dommages environnementaux possibles. |
| • |
Active Power Technology (APT) - Le ventilateur de refroidissement et les LEDs ne s'allument que lorsqu'un disque est installé. |
| • |
Garantie complète de 3 ans à la pointe de l'industrie |
|
|
|
|
|
|
|
Produit :
|
Station d’accueil amovible pour 3 baies de disque dur 3,5" SATA/SAS sans plateau dans 2 baies de 5,25" avec câbles
|
|
|
|
|
|
|
Taille de disque :
|
HDD 3.5"
|
|
|
Type de disque compatible:
|
SATA / SAS
|
|
|
|
|
Baie de disque :
|
2 x baie de disque externe de 5.25"
|
|
|
Interface hôte :
|
3 x SATA 7pin
|
|
|
Alimentation:
|
2 x connecteurs d'alimentation SATA 15 pin
|
|
|
Taux de transfert :
|
Jusqu'à 6Gbps (Dépend de la vitesse du disque)
|
|
|
Capacité de support HDD:
|
Sans limite
|
|
|
Refroidissement du disque :
|
Ventilateur de refroidissement de 80 mm et dissipation de chaleur en métal
|
|
|
Structure / Matériel :
|
Métal et plastique ABS
|
|
|
|
|
Dimension (W x H x D) :
|
145.8 x 85.8x 180.4mm
|
|
|
Poids net du produit :
|
663g
|
|
|
Poids brut du paquet :
|
994g
|
|
|
Indicateur LED de l'activité du disque :
|
Disque allumé: bleu fixe; Accès HDD: bleu clignotant
|
|
|
Contenu du paquet :
|
Appareil, manuel d'utilisation, vis, 3x cables SATA 7-pin
|
|
|
Taux d'insertion du connecteur SATA :
|
10,000
|
|
|
|
|
Température de fontionnement :
|
0°C to 60°C (32°F to 140°F)
|
|
|
Température de stockage :
|
-35°C to 70°C (-31°F to 158°F)
|
|
|
Comformité :
|
CE, RoHS, REACH
|
|
|
|
| Foire Aux Questions |
| Q: Le MB830SP-B prend-il en charge la nouvelle Fonction de Coupure d'Alimentation SATA 3.3 (PWDIS) ? |
|
R: Le MB830SP-B ne prend pas en charge la fonction PWDIS de SATA 3.3. Si vous installez le disque dur SATA/SSD avec PWDIS dans le MB830SP-B, le disque ne tournera pas, et le système ne détectera pas le disque. Voir la liste ci-dessous pour connaître les disques durs SATA/SSD dotés de la fonction PWDIS.
Disques durs/SSD SATA connus avec la Fonction de Coupure d'Alimentation (PWDIS)
| WD |
Ultrastar DC HC510
| HUH721008ALE600/1/4 |
HUH721010ALE600/1/4 |
HUH721008ALN600/1/4 |
| HUH721010ALN600/1/4 |
|
|
|
Ultrastar DC HC520
| HUH721212ALE600/4 |
HUH721212ALN600/4 |
|
|
Ultrastar He8
| HUH728060AL4200/1/4/5 |
HUH728060AL5200/1/4/5 |
HUH728080AL4200/1/4/5 |
| HUH728080AL5200/1/4/5 |
|
|
|
Ultrastar 7K6000
| HUS726020ALE610/1/4 |
HUS726040ALE610/1/4 |
HUS726050ALE610/1/4 |
| HUS726060ALE610/1/4 |
HUS726020ALN610/1/4 |
HUS726040ALN610/1/4 |
| HUS726050ALN610/1/4 |
HUS726060ALN610/1/4 |
|
|
Ultrastar C15K600
| HUC156030CS4200/1/4/5 |
HUC156045CS4200/1/4/5 |
HUC156060CS4200/1/4/5 |
| HUC156030CSS200/1/4/5 |
HUC156045CSS200/1/4/5 |
HUC156060CSS200/1/4/5 |
|
| Samsung |
PM883
| MZ7LH240HAHQ |
MZ7LH480HAHQ |
MZ7LH960HAJR |
| MZ7LH1T9HMLT |
MZ7LH3T8HMLT |
MZ7LH7T6HMLA |
|
| Seagate |
EXOS 7E8
| ST1000NM0045 |
ST1000NM0075 |
ST2000NM0045 |
| ST2000NM0085 |
ST3000NM0025 |
ST3000NM0035 |
| ST3000NM0045 |
ST4000NM0025 |
ST4000NM0065 |
| ST4000NM0135 |
|
|
|
EXOS 15E900
| ST300MP0006 |
ST300MP0016 |
ST300MP0026 |
| ST300MP0096 |
ST300MP0106 |
ST300MP0116 |
| ST600MP0006 |
ST600MP0016 |
ST600MP0026 |
| ST600MP0036 |
ST600MP0126 |
ST600MP0136 |
| ST600MP0146 |
ST600MP0156 |
ST900MP0006 |
| ST900MP0016 |
ST900MP0026 |
ST900MP0126 |
| ST900MP0136 |
ST900MP0146 |
ST900MP0156 |
| ST900MP0166 |
|
|
|
Remarque : le disque dur SAS ou SSD n'utilise pas la broche 3 du connecteur d'alimentation SATA pour la fonction PWDIS et est compatible avec le MB830SP-B.
Nous vous recommandons d'éviter d'utiliser le disque dur SATA/SSD avec PWDIS, mais vous pouvez utiliser les méthodes ci-dessous pour désactiver physiquement la fonction PWDIS si vous avez déjà acheté le disque :
Méthode 1 – Utilisation de l'adaptateur ou du câble Molex vers SATA pour déconnecter l'alimentation de la broche 3 du connecteur d'alimentation SATA.
 |
|
 |
| Adaptateur Molex à SATA |
|
Molex vers le câble SATA |
Méthode 2 – Placer du ruban Kapton sur la broche 1-3 du connecteur d'alimentation SATA pour isoler l'alimentation 3,3V, comme indiqué ci-dessous.
Veuillez contacter tech@icydock.fr si le problème persiste.
|
