ToughArmor RAID MB902SPR-B

Rack amovible pour 2 x Disque Dur et SSD 2.5” SATA avec RAID 1 intégré pour baie de 5.25"
Détails du produit
  • Introduction du produit
    Le RAID ToughArmor MB902SPR-B est un boîtier métallique robuste à deux baies pour disques amovibles qui prend en charge 2 disques durs SATA ou SSD de 2,5 pouces dans une seule baie de 5,25 pouces de votre ordinateur/système de travail. Grâce au chipset RAID 1 matériel intégré et aux indicateurs LED d'état RAID faciles à lire, vous pouvez facilement mettre en miroir les disques 2,5" pour une redondance des données sans ajouter de carte RAID ou de logiciel de surveillance RAID sur l'hôte. De plus, l'unité centrale de traitement (CPU) est normalement nécessaire pour calculer un RAID mais, en alternative, en ayant un jeu de puces RAID sur le boîtier, cela libère le CPU et accélère l'ensemble du système. Par conséquent, le MB902SPR-B est un boîtier de disque amovible parfait pour les systèmes informatiques critiques qui non seulement fait fonctionner votre système plus rapidement mais assure également une protection contre vos données critiques.
  • RAID 1 intégré (mode sécurisé)
    Avec le chipset RAID matériel JMS562 intégré, vous pouvez créer une matrice RAID 1 SSD/HDD de 2,5" dans n'importe quel système sans utiliser de carte de contrôle RAID. Le RAID ToughArmor MB902SRP-B met automatiquement en miroir deux disques durs SATA/SSD de 2,5" pour la redondance des données afin d'éviter les temps d'arrêt du système causés par la défaillance d'un seul disque de disque dur.
  • Indicateurs LED avancés de l'état du RAID
    Le RAID ToughArmor MB902SPR-B est équipé d'indicateurs LED d'état RAID faciles à lire pour que les utilisateurs puissent comprendre l'état actuel du disque sans utiliser de logiciel de surveillance RAID. Toutefois, si votre application nécessite l'utilisation d'un logiciel de surveillance RAID, celui-ci est disponible pour download et l'installer sur des ordinateurs Windows/Mac.
  • Plateaux pour disques amovibles
    Le MB902SPR-B est équipé de plateaux amovibles EZ-Slide entièrement métalliques que l'on retrouve dans toute la gamme ToughArmor, permettant aux utilisateurs d'installer ou de retirer des disques d'une hauteur de 5 à 15 mm sans ouvrir le boîtier ni éteindre l'ordinateur.
  • EMI Grounding
    Il est important de s'assurer que vos disques sont correctement ancrés à la terre, notamment par le biais de nombreux échanges de disques. Sans cela, il y a un risque élevé de chocs statiques qui pourraient endommager vos disques ou entraîner la perte de vos données importantes. Notre technologie d'ancrage EMI garantit un environnement stable et sûr pour le disque dur ou le disque dur SSD utilisé, ce qui améliore la fiabilité.
  • Sécurité et sûreté

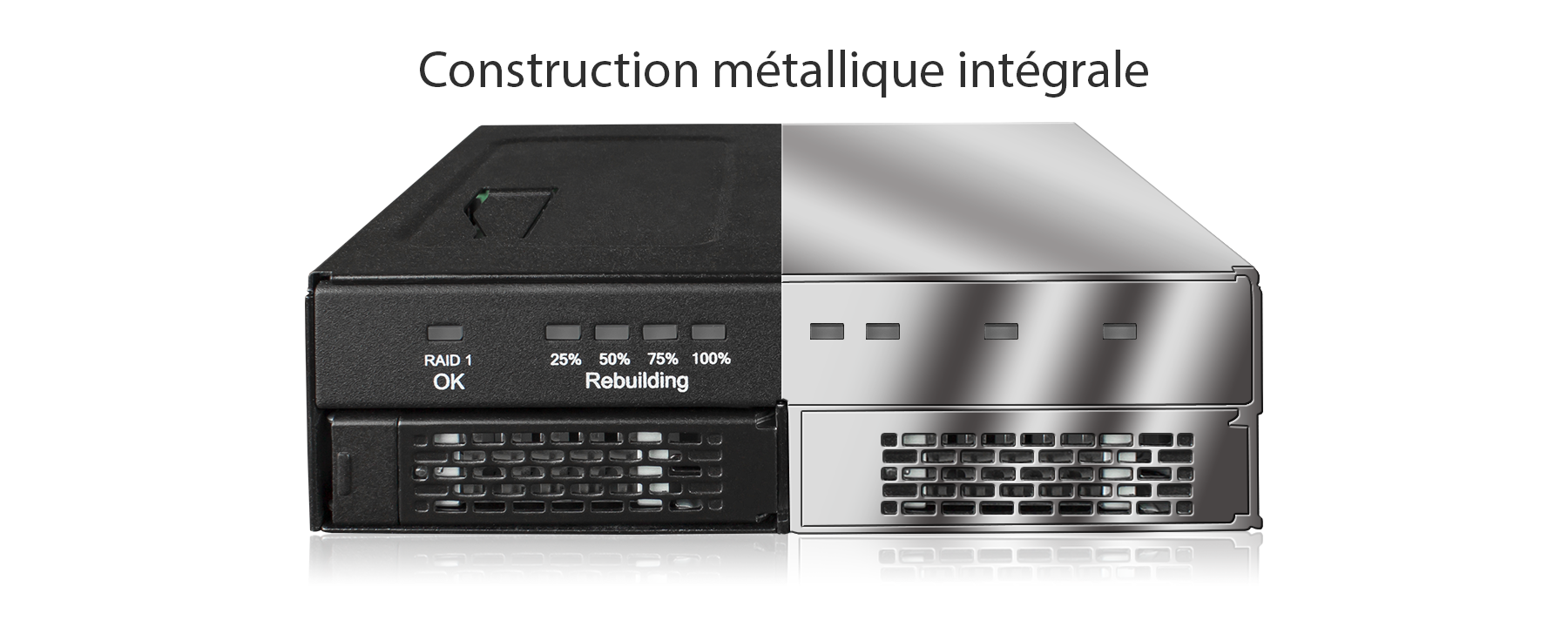

    Le châssis et les plateaux métalliques robustes assurent une sécurité maximale du disque et contribuent à la dissipation de la chaleur. Un mécanisme anti-vibrations intégré aide à réduire le bruit et protège contre les dommages environnementaux.
  • Plein de fonctionnalités
    De grands trous de ventilation sont placés autour du boîtier pour fonctionner avec le système de refroidissement de votre ordinateur afin de maintenir les disques à une température optimale
  • De grands trous de ventilation sont placés autour du boîtier pour fonctionner avec le système de refroidissement de votre ordinateur afin de maintenir les disques à une température optimale.
  • Renforcer la sécurité avec notre plateau verrouillable
    Si votre application exige une sécurité physique accrue pour protéger les données précieuses contre le vol, vous pouvez mettre à niveau votre MB902SPR-B avec le plateau de lecteur verrouillable compatible MB996TK-B pour un renforcement instantané de la sécurité du MB902SPR-B. Pour les commandes en gros de MB902SPR-B pré-équipés de plateaux de lecteur verrouillables, contactez notre équipe commerciale à l'adresse sales@icydock.fr (la quantité minimale de commande s'applique).
  • Make ToughArmor On-The-GO! Avec le MB991U3-1SB
    Pour accéder à vos données en dehors de votre système ou dans un lieu éloigné, le système ToughArmor MB991U3-1SB est la voie à suivre. L'emplacement du disque MB991U3-1SB est compatible avec une variété de disques ToughArmor, notamment les séries ToughArmor MB991, MB992, MB994, MB996 et MB998. Cela permet aux utilisateurs ToughArmor existants d'accéder à leur disque interne en externe sans ouvrir le boîtier. Il s'agit d'un excellent outil pour un test de diagnostic individuel du disque. Si vous avez besoin d'effacer des données en toute sécurité ou simplement d'augmenter la capacité de stockage du système, il suffit de retirer le plateau de l'unité interne ToughArmor et de l'insérer dans le MB991U3-1SB pour effectuer des tâches individuelles en externe avec l'interface USB 3.0. Mieux encore, le MB991U3-1SB est alimenté par le bus USB et ne nécessite pas d'adaptateur électrique pour fonctionner. Il suffit de brancher le câble USB à n'importe quel système et vous êtes prêt à partir.
  • Les boîtiers RAID d'ICY DOCK sont proposés avec une grande variété d'options et de spécifications, notamment des disques doubles de 2,5" ou 3,5" pour baie optique de 5,25", des disques doubles de 2,5" pour baie de disque externe de 3,5" et des disques doubles de 2,5" qui s'insèrent dans une baie de disque dur de 3,5". Que vous recherchiez un boîtier RAID ultra-compact ou un boîtier RAID avancé, ICY DOCK a votre soutien !

    ICY DOCK SSD/HDD RAID Enclosures pour baie de disque optique de 5.25 pouces
    Double disque dur SATA 3,5" + HW RAID-1 avec indicateurs d'état RAID avancés – MB901SPR-B
    Deux disques durs SATA 2,5" + HW RAID-1 avec indicateurs d'état RAID avancés –MB902SPR-B
    Boîtiers RAID ICY DOCK SSD/HDD pour baie de disque externe 3,5 pouces
    Double SSD/HDD 2,5" SATA + HW RAID-0/1/BIG/JBOD –MB992SKR-B
    Adaptateur RAID ICY DOCK 2.5" SSD/HDD vers 3.5" HDD pour baie de disque dur 3.5
    Dual 2.5” SATA SSD/HDD + HW RAID-0/1/BIG/JBOD – MB982SPR-2S R1(commande spéciale uniquement)
Quel est le FatCage MB902SPR qui vous convient le mieux ?
Modèle MB902SPR-B MB902SPR-B R1
Modes de support RAID 1 RAID 1 & JBOD
Interrupteur Mode RAID N/A Oui
Différence Pas de fonction JBOD et nécessité d’utiliser un logiciel d’effacement avancé ou des commandes DOS pour effacer la table RAID inscrite sur les disques. Prise en charge du mode JBOD, qui vous permet de voir 2 disques individuels et d’effacer rapidement la table RAID sur le disque sans utiliser de logiciel d’effacement avancé ou de commandes DOS.
Racks de disques ICY DOCK personnalisables : Conformes aux normes de certification TAA et UL et plus encore !
Chez ICY DOCK, nous comprenons du respect des différentes normes industrielles de sécurité. Alors que nos produits standard sont déjà conçus avec la plus haute qualité à l’esprit, nous offrons également à nos clients la possibilité de personnaliser les coffrets de disques et les racks mobiles ICY DOCK afin de répondre à leurs exigences de certification spécifiques. Cela comprend des normes telles que TAA et UL, ainsi que des tests de température étendus.

Notre équipe dévouée est tout à fait prête à ajuster les matériaux et les conceptions des produits pour garantir une conformité totale. En outre, nous offrons des conseils complets à nos clients tout au long du processus de certification. Notre objectif est non seulement de répondre à des spécifications précises, mais aussi de veiller à ce que nos produits passent avec succès des tests rigoureux. Vous trouverez ci-dessous un tableau détaillé énumérant toutes les certifications optionnelles qui peuvent être testées avec nos solutions personnalisées.
Certifications optionnelles disponibles pour ToughArmor RAID MB902SPR-B
TAA Respect de la loi sur les accords commerciaux
UL Certification des normes de sécurité
UL94 Inflammabilité des matières plastiques
FCC Conformité avec la Commission fédérale des communications
Température large MIL-STD-810H - Méthodes 501.7 et 502.7
La personnalisation des produits ICY DOCK pour des certifications spécifiques implique des frais pour la création des certificats, y compris les tests nécessaires. Veuillez noter que certains certificats peuvent nécessiter des frais récurrents pour rester valide. Pour plus de détails, veuillez nous contacter à l’adresse suivante : contact@icydock.fr

Caractéristiques principales
Prend en charge les disques durs SATA/SSD de 2 x 2,5 pouces, de 5 à 15 mm de hauteur

S'installe dans n'importe quelle baie externe standard de 1 x 5,25 pouces

Prend en charge une vitesse de transfert de données allant jusqu'à 6 Gbps

Puces intégrées au matériel JMS562 RAID 1 en miroir (SAFE)

Indicateurs LED d'état RAID faciles à lire pour l'alimentation du disque, l'accès, les pannes et le processus de reconstruction du RAID 1

Technologie anti-vibration (AVT) &ndash ; réduit le bruit et protège contre les dommages environnementaux

EMI Grounding – protège les disques durs et les disques durs de type SSD contre les dommages électriques


Le loquet du plateauEagle-Hook maintient le plateau à l'intérieur de l'enceinte

Construction métallique robuste et résistante, conçue pour le secteur médical & Systèmes militaires, serveurs et PC industriels

Soutien gratuit de la part d'agents de soutien technique formés professionnellement

5 ans de garantie limitée contre tous les défauts



Spécification
Numéro modèle : MB902SPR-B
Couleur : Noir
Soutenir la taille du lecteur : 2 x 2.5" SSD / HDD
Type de lecteur compatible : SATA
Nombre d'entraînements : 2
Hauteur de conduite maximale : 15mm
Baie dde lecteur : 1 x externe 5,25" ; baie de lecteur
Interface de l'hôte : 1 x SATA 7pin
Puissance absorbée : 1 x connecteur d'alimentation SATA 15 broches
Taux de transfert : Jusqu'à 6Gb/s. (Selon la vitesse du lecteur)
Soutenir la capacité des disques durs : Aucune limitation
Refroidissement des lecteurs : Dispersion de la chaleur des métaux
Soutenez le programme Hot-Swap : Yes
Fonction RAID : RAID 1 (SAFE)
Contrôleur IC : JMicron – JMS562
Structure / Matériel : Plein métal
Dimension (L x H x L) : 139.0 x 41.3 x 146.0mm
Poids net du produit : 668g
Poids brut du colis : 759.9g
Fonctionnement soutenu : Windows 10, 8.1, 8, 7 and Vista
Indicateur LED d'état du RAID 1 : La configuration du RAID 1 est normale : vert solide RAID 1 dégradé : LED éteinte
Reconstruction de l'indicateur LED de progrès : Divisez la progression en quatre étapes : Vert clignotant
Indicateur LED de panne de disque dur : Défaillance du disque dur : rouge continu dans le logement correspondant
Double source : rouge solide dans les deux fentes de l'appareil
Erreur de capacité : Rouge fixe dans la fente de l'appareil qui possède un lecteur de plus petite capacité
Indicateur LED de panne de disque dur : Double source : rouge solide
Indicateur LED d'erreur de capacité : Erreur de capacité : rouge solide
Indication par LED de l'activité du lecteur : Baie vide : LED éteinte
L'énergie des lecteurs : un vert solide
Panne de disque dur : rouge solide
Accès au disque dur : vert clignotant
Contenu du Paquet: Appareil, manuel d'utilisation, vis
Insertion du connecteur SATA Rate : 10,000
Humidity : 5%~65% RH
Fonctionnement Temperature : 0°C to 60°C (32°F to 140°F)
Température de stockage : -35°C to 70°C (-31°F to 158°F)
Conformité : CE, RoHS, REACH
Garantie : 5 ans

FAQ

Q: Le MB902SPR-B prend-il en charge la nouvelle Fonction de Coupure d'Alimentation SATA 3.3 (PWDIS) ?

R: Le MB902SPR-B ne prend pas en charge la fonction PWDIS de SATA 3.3. Si vous installez le disque dur SATA HDD/SSD avec PWDIS dans le MB902SPR-B, le disque ne tournera pas, et le système ne détectera pas le disque. Voir la liste ci-dessous pour connaître les disques durs SATA HDD/SSD dotés de la fonction PWDIS.



Nous vous recommandons d'éviter d'utiliser le disque dur SATA HDD/SSD avec PWDIS, mais vous pouvez utiliser les méthodes ci-dessous pour désactiver physiquement la fonction PWDIS si vous avez déjà acheté le disque :



Méthode 1 – Utilisation de l'adaptateur ou du câble Molex vers SATA pour déconnecter l'alimentation de la broche 3 du connecteur d'alimentation SATA.



Adaptateur Molex à SATA   Molex vers le câble SATA
Adaptateur Molex à SATA   Molex vers le câble SATA



Méthode 2 –Placer du ruban Kapton sur la broche 1-3 du connecteur d'alimentation SATA pour isoler l'alimentation 3,3V, comme indiqué ci-dessous.



Kapton tape SATA power connector



Veuillez contacter tech@icydock.fr si le problème persiste.


Q: Qu'est-ce que le RAID et quels sont les différents modes ?

R: Note: Tous les boîtiers ICY DOCK ne prennent pas en charge chacun des modes RAID décrits ci-dessous. Pour plus d'informations sur les modes RAID pris en charge par votre boîtier, consultez le manuel ou la page produit d'icydock.com.

Le RAID (Redundant Array of Independent Disks) est une technologie de disque virtuel qui combine plusieurs lecteurs physiques en une seule unité. Le RAID peut créer une redondance, améliorer les performances, ou faire les deux.

Le RAID ne doit pas être considéré comme un substitut à la sauvegarde de vos données. Si des données critiques sont transférées sur une matrice RAID, elles doivent être sauvegardées sur un autre lecteur physique ou un ensemble logique de lecteurs.

Les termes suivants sont normalement utilisés en relation avec le RAID :

• Striping : les données sont réparties sur plusieurs disques.
• Mirroring : les données sont mises en miroir sur plusieurs disques.
• Parité : également appelée somme de contrôle. La parité est une valeur calculée utilisée pour reconstruire mathématiquement les données.

Il existe différents niveaux de RAID pour différentes exigences d'application.

Consultez le tableau suivant pour la liste des modes RAID offerts par certains produits ICY DOCK :



RAID MODE Description Opération Avantages Inconvénients Recouvrement
RAID 0 Disques rayés Les données sont réparties de manière égale entre deux ou plusieurs disques. De grande taille et à la vitesse la plus rapide. Pas de redondance. Si un ou plusieurs lecteurs tombent en panne, cela entraîne une panne de réseau.
RAID 1 Disques miroirs Deux lecteurs contiennent des données identiques. Une seule panne de lecteur n'entraînera pas de perte de données. La vitesse et la taille sont limitées par le disque le plus lent et le plus petit. Un seul lecteur est nécessaire pour la récupération.
JBOD Juste un tas de disques Le système d'exploitation peut accéder à un nombre quelconque de lecteurs indépendamment. Des modes RAID logiciels peuvent être utilisés. Le RAID matériel peut avoir de meilleures performances. N/A
BIG Spanning ou concaténation Les données sont écrites sur un lecteur jusqu'à ce qu'il soit plein, puis sur le(s) lecteur(s) suivant(s) jusqu'à ce qu'il(s) soit(soient) plein(s). Crée un tableau très large et très simple. Pas de redondance. N/A




Q: Comment reconstruire mon RAID 1 ?

R:

1. Déterminez quel lecteur est opérationnel en utilisant le logiciel de surveillance RAID (si disponible) ou testez chaque lecteur individuellement sur un boîtier de disque dur différent ou en connectant chaque lecteur directement au port SATA d'un ordinateur.
2. Remplacez le lecteur défaillant par un disque dur identique.
3. Le tableau se reconstruira et sera accessible pendant le processus de reconstruction.

Note 1: Il est recommandé d'utiliser un nouveau lecteur de disque dur identique pour la reconstruction. Pour utiliser un lecteur usagé, nous recommandons d'utiliser la commande DiskPart de Windows pour nettoyer et formater le disque dur usagé avant de commencer la reconstruction.

Note 2: Avant de commencer le processus de reconstruction, assurez-vous que le lecteur de remplacement ne contient pas de table RAID antérieure.


Q: Tout est connecté, mais rien ne fonctionne. Que dois-je faire ?

R:

Lorsque vous dépannez le boîtier d'un lecteur de disque dur, vous pouvez effectuer quelques tests rapides pour éliminer les problèmes potentiels. Vous pouvez tester pour vous assurer que les composants suivants fonctionnent correctement et ne sont pas à l'origine du problème:
• Câbles (USB, SATA, SAS, Mini-SAS, etc.)
• Disques durs / SSD (lecteur M.2, disque dur 3,5", lecteur à semi-conducteurs, etc)
• Boîtier du lecteur de disque dur (convertisseur, rack mobile, cage et boîtier externe)

Pour tester les composants de votre installation, essayez ce qui suit :
• Connectez le disque dur directement au système ou utilisez le disque dur dans un autre boîtier pour voir si le problème vient du disque dur.
• Utilisez les câbles, les disques durs et le boîtier du disque dur dans un autre boîtier pour voir si le problème vient des composants ou de la configuration.
• Utilisez un autre câble, un autre disque dur et un autre boîtier de disque dur dans votre installation pour voir si le problème persiste. Idéalement, vous devriez tester un composant dont vous savez qu'il fonctionne dans une autre configuration.

Lorsque vous testez le disque dur et le boîtier du disque dur, il est recommandé de procéder comme suit :
• Pour vérifier Gestion des disques, appuyez sur Windows key + R, type diskmgmt.msc, et appuyez Saisissez. Vérifiez si votre lecteur de disque dur figure dans la liste.
•Si le disque dur est répertorié avec non alloué sle disque dur doit être reformaté. Cliquez avec le bouton droit de la souris sur non alloué et cliquez sur Nouveau volume simple. Suivez les instructions à l'écran pour terminer le reformatage.

Note: Le formatage d'un lecteur de disque dur efface toutes les données qu'il contient. Veillez à sauvegarder toutes vos données avant de reformater le lecteur.
• Si le lecteur de disque dur est répertorié comme en bonne santé mais ne comporte pas de lettre de lecteur, par exemple, C :, clic droit healthy et cliquez sur Changer de lecteur : lettre et parcours. Cliquez sur Ajouter, attribuer une lettre de lecteur, et cliquer OK.

Note: Un lecteur de disque dur formaté n'apparaîtra pas dans Ordinateur ou Mon ordinateur jusqu'à ce qu'une lettre de lecteur lui soit attribuée.

Pour obtenir une aide supplémentaire pour le paramétrage de l'enceinte ICY DOCK RAID, veuillez nous contacter par email.




Q: J'ai l'impression que les ressorts métalliques supérieurs et inférieurs du plateau d'entraînement sont coincés lors de l'insertion du plateau d'entraînement. Que dois-je faire ?

R: Retirez le plateau d'entraînement du boîtier et réinsérez-le sans exercer de pression excessive sur la feuille de métal à mailles située devant le plateau. Une force excessive sur la feuille de métal avant peut plier les ressorts métalliques supérieurs et inférieurs, causant des difficultés lors de l'insertion du plateau d'entraînement. Par conséquent, veuillez ne pas forcer l'insertion du plateau d'entraînement lorsque cela se produit, car cela pourrait endommager le ressort métallique.

Metal Spring



Veuillez NE PAS exercer de pression excessive sur la feuille de maille métallique comme indiqué.


Q: Puis-je retirer un disque dur de la matrice RAID MB902SPR-B, le placer dans un duplicateur de disque pour copier les données, et remettre le disque dur dans la matrice RAID MB902SPR-B pour continuer à l’utiliser ?

R: Toute matrice RAID créée par le MB902SPR-B comporte une table RAID unique, permettant au chipset RAID MB902SPR-B de reconnaître les informations de la matrice RAID sur le disque dur. Ceci est crucial pour la correspondance des données et la reconstruction du RAID en cas de défaillance du disque dur ou de corruption des données. Le fait de retirer un disque dur de la matrice RAID et de copier des données sur celui-ci via un duplicateur de disque peut corrompre la table RAID sur ce disque. Cela peut entraîner des erreurs de lecture ou un échec du processus de reconstruction du RAID, car le chipset RAID peut ne plus le reconnaître. Il est donc fortement déconseillé de retirer les disques durs de la matrice RAID du MB902SPR-B à de telles fins et il est également recommandé de ne pas utiliser le MB902SPR-B comme duplicateur de disque.




Revue

Par La Déballe

« Remplacer son lecteur optique par un RAID 1 de SSD. »

31 Octobre 2021
